마이크로비트실험상자 Fan 돌리기 2/2

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다

지난 글에 이어서 Fan 돌리기를 해보겠습니다.

이번에는 블록 코딩을 이용해서 스위치를 누르면 Fan이 돌고 다시 누르면 멈추는 것을 해보려고 합니다.

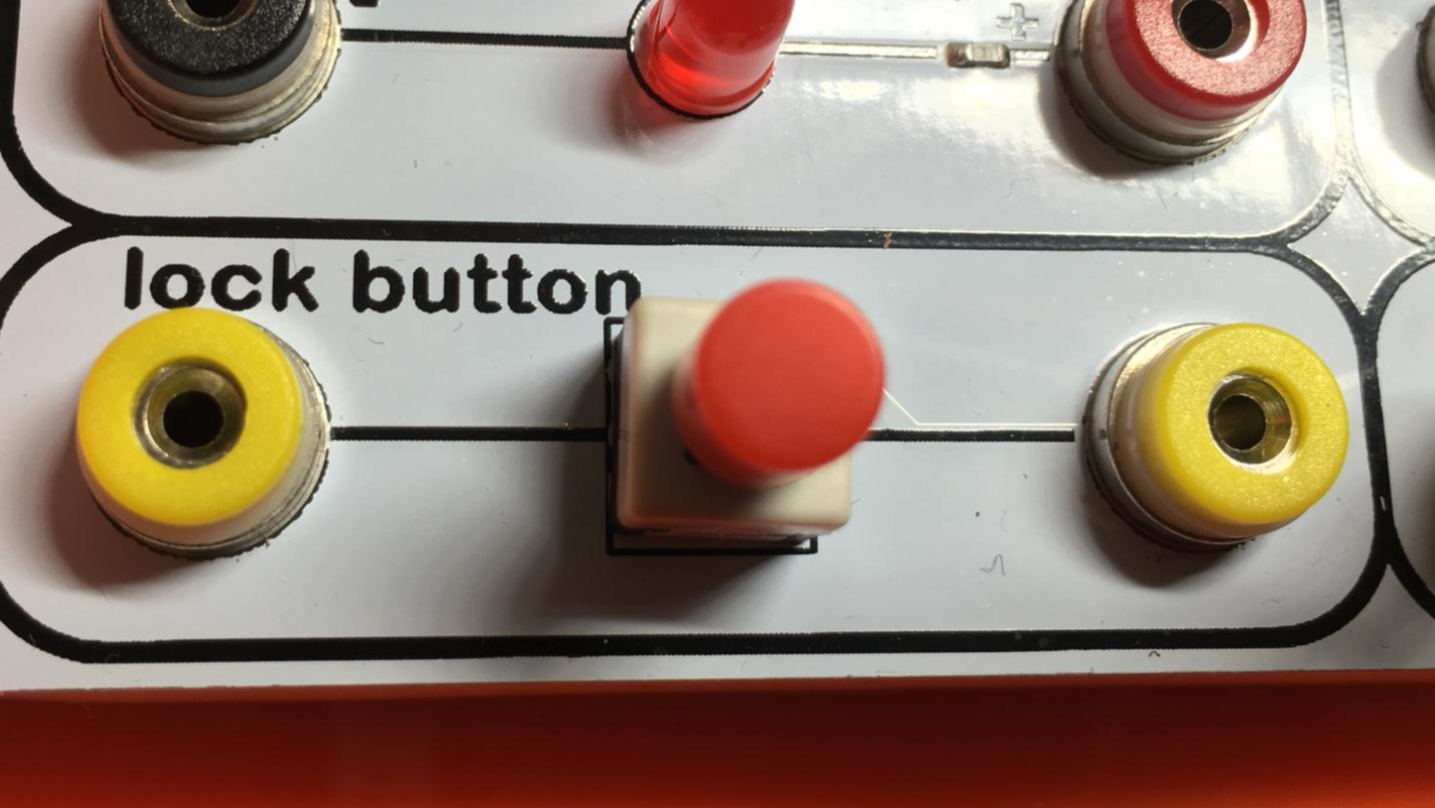

실험상자 좌측 하단에 보면 이렇게 빨간 버튼이 있습니다.

이 버튼을 이용해서 동작을 시키려고 합니다











Fan 을 돌리기 준비물은 아래와 같습니다.

Micro:bit

바나나 라인 9개

Motor

Resistor 2개 (100Ω 1개, 10 KΩ 1개)

MOSFET Transistor

Self-locking Button



바나나 라인 연결은 블록코딩 없이 하는 것 처럼 하나 하나 설명하려고 했는데... 좌절했습니다.

겨우 라인 9개인데 복잡하고.. 설명하기가 매우 어려운것 같습니다. 그래서 도면으로 대체 하겠습니다. ^^

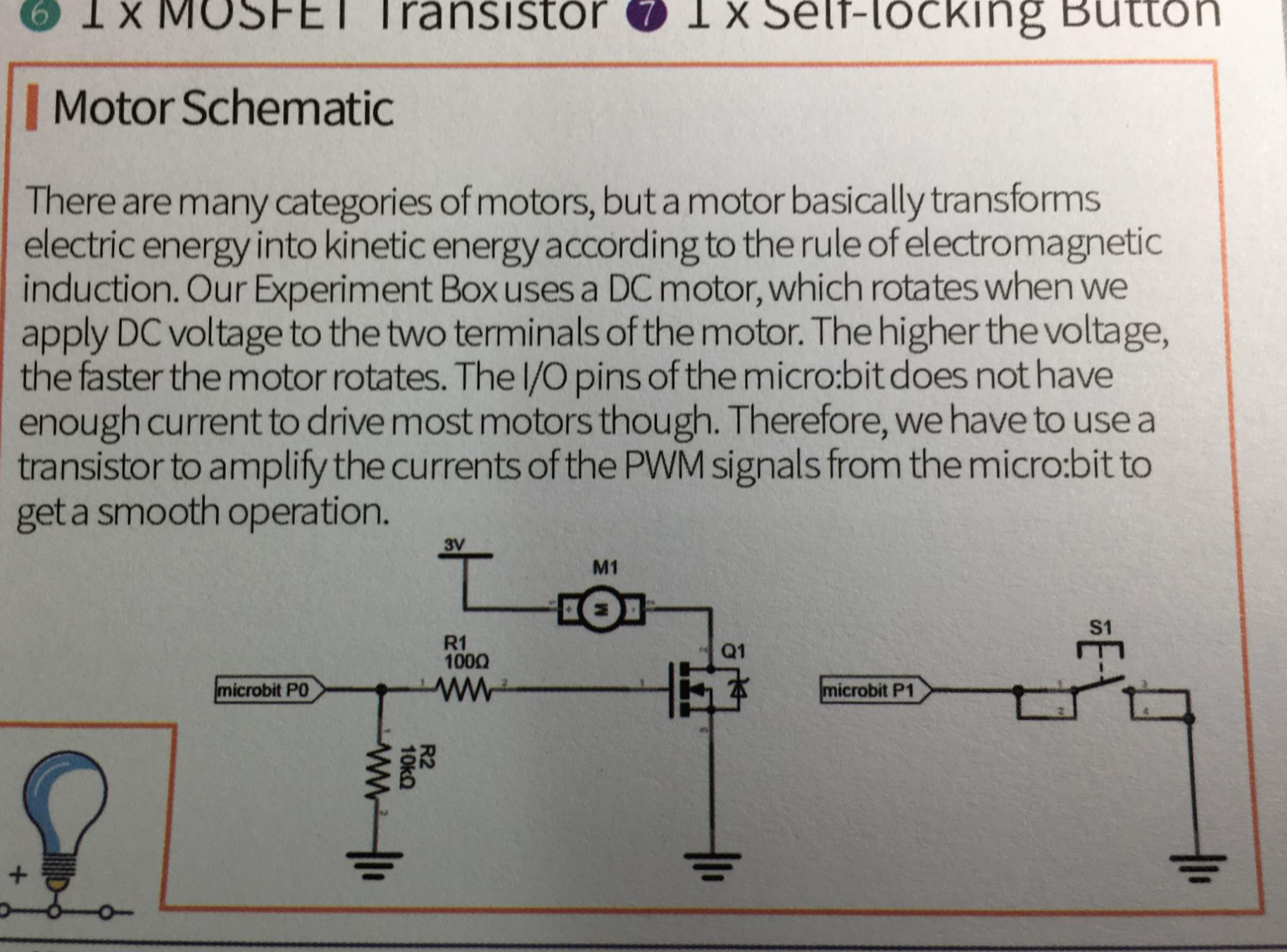

실험상자에 첨부되어 있는 메뉴얼을 사진으로 찍었습니다.

펴보지도 못한 메뉴얼은 저희집 아이들에 의해서 사진처럼 꾸져지는 아픔이.. ㅠ.ㅠ

아래 사진은 전체적인 로직을 설명하고 있지만 저는 봐도 잘 모르겠더라구요

빨리 활용가능한 교재가 빨리 나오길 바랄뿐입니다.  ^^

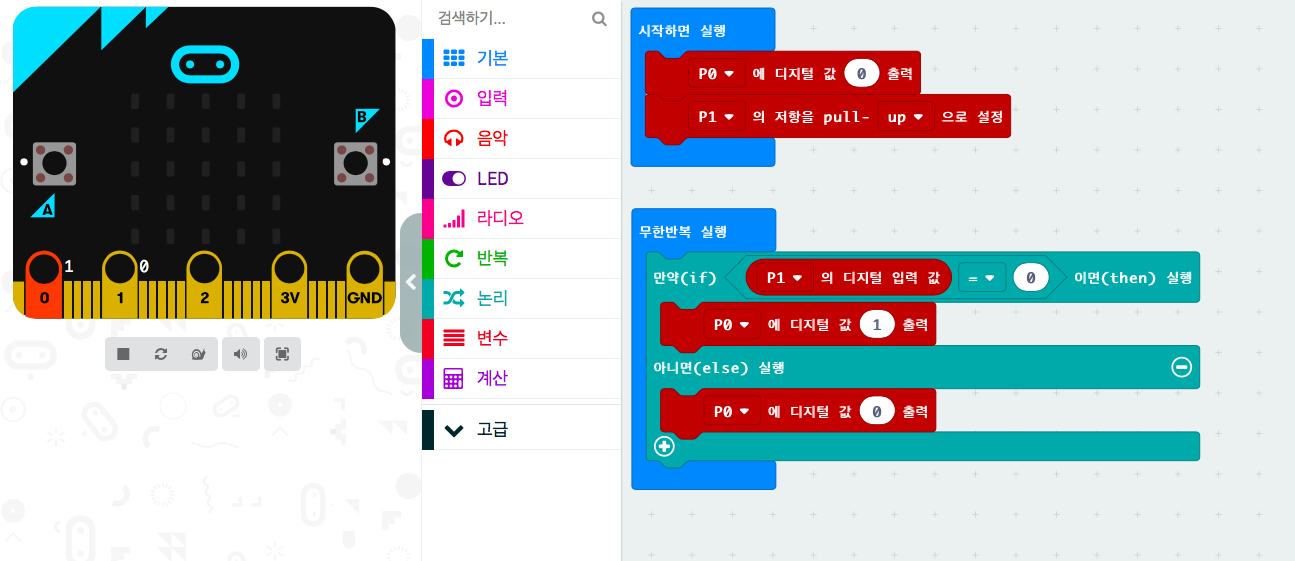

위의 도면처럼 바나나 라인9개를 다 연결하고 나면 이제 본격적으로 블록 코딩을 하기 위해서 마이크로:비트 사이트로 고고~

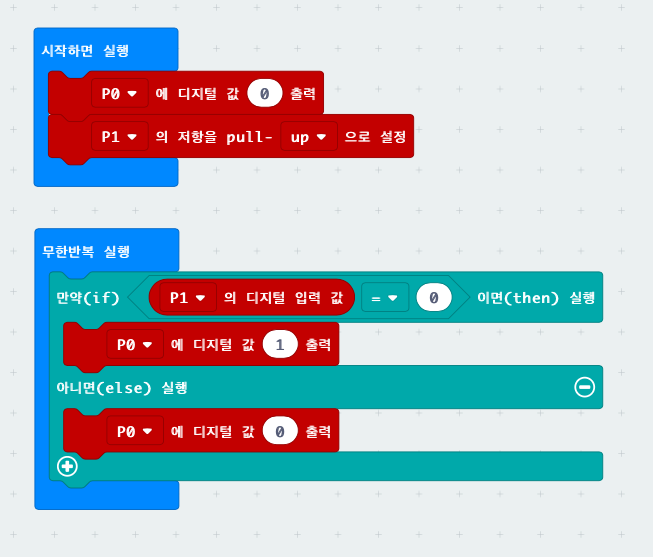

코딩은 의외로 쉽더라구요



이렇게 코딩을 한 후 다운로드후 마이크로:비트에 저장을 하면 모든 작업은 끝~~ 입니다.

그럼 동영상과 같이 작동하는 것을 보실수 있습니다.





블록 코딩 소스는 아래에 있습니다~ ^^

microbit-motor.hex

0.60MB



많이는 사용해보지는 않았지만 메뉴얼에 있는 것들 대부분은 사용해본 결과 말그대로 어릴적 과학실험 상자와 같은 느낌을 받아습니다.

물론 저는 없고 친구들것을 같이 놀았지만 그때 기억을 떠올려보면 무엇인가 새로운 것을 알았을때 괘감과 생각대로 되지 않을때의 괴로움...

저에게는 무척 재미있는 도구였습니다. 사실 저보다 제 아이들이 더 즐거워 하더라구요

무엇가 불이 반짝이고 돌아가고, 소리나고 하니깐요..

바나나 라인 연결도 쉬워서 7살짜리 여자 아이도 쉽게 꼽고 빼고 하면서 즐겁게 사용해봤습니다.

한가지.. 전기쪽에 많은 지식이 없는 터라 기초적인 부분을 알고 했으면 더 많은 응용을 할수 있지 않았을까 하는 마음이 듭니다.

앞으로 아이들과 함께 즐겁게 활용할수 있을 것 같습니다.
