마이크로:비트 실험상자 활용기~ Fan 돌리기 1/2

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다



날씨가 많이 무더워졌습니다.  얼마 전에 비가 와서 선선한 가을 날씨와 같더니 이제는 다시 더워졌습니다.

개인적으로 더운 날씨를 좋아해서 지내기 딱 좋은 날씨 인듯 합니다.



지난 글에서는 마이크로:비트 실험 상자 개봉기를 넣었는데요 이번에는 실험상자를 실제로 활용해보겠습니다

글 처음에 언급한 날씨.. 이야기와 관련된 실험을 해보려고 합니다.

실험상자에 있는 팬을 작동해보려고 합니다. ^^

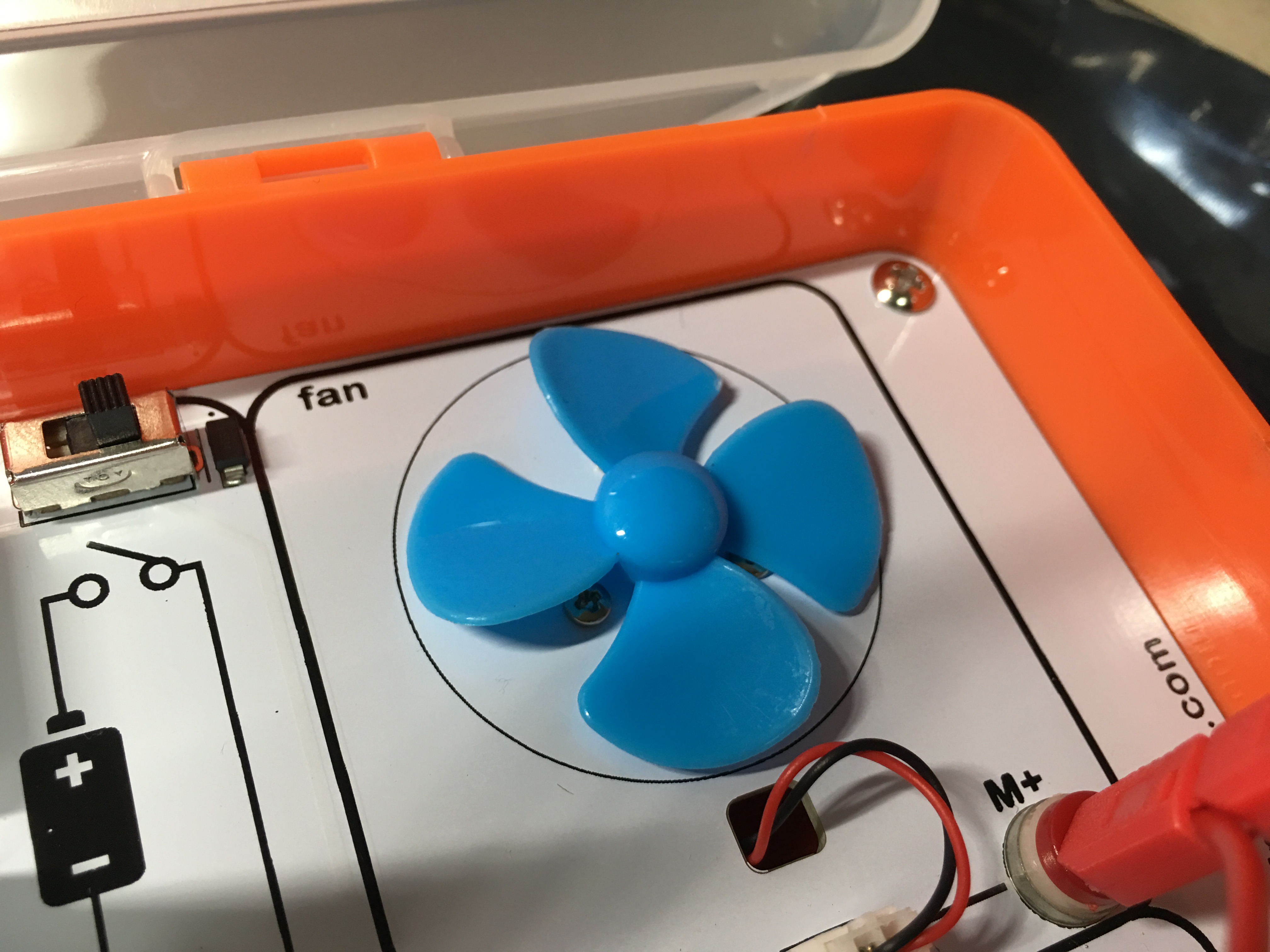

이렇게 귀여운 쪼꼬미 팬이 하나 자리 잡고 있습니다.

저 팬을 마이크로:비트 코딩으로 움직이게 해보려고 합니다.  실험상자에 있는 메뉴얼을 참고로 해봤는데요

아직 실험상자에 대한 글도 없고 책도 없는 것 같습니다.

곧 책도 나오고 글도 많이 올라오길 기대해봅니다 ^^



먼저 블록 코딩 없이 팬을 돌려보도록 하겠습니다.

trimpot 혹은 트리머라고 하는 것을  이용하겠습니다.



바로 요 녀석인데요

이것을 좌우로 돌려서 팬을 움지이고 멈추게 해보려고 합니다.















처음에 이야기 한것 처럼 블록 코딩 없이 가능한 방법입니다.

준비물은 아래와 같습니다.

Micro:bit

바나나 라인 6개

Trimpot

MOSFET Transistor



먼저 바나나라인 검은색 2개를 을 이용해서

전원 G 와 MOSFET Transistor S를 연결하고 MOSFET Transistor S와 Trimpot을 연결합니다.

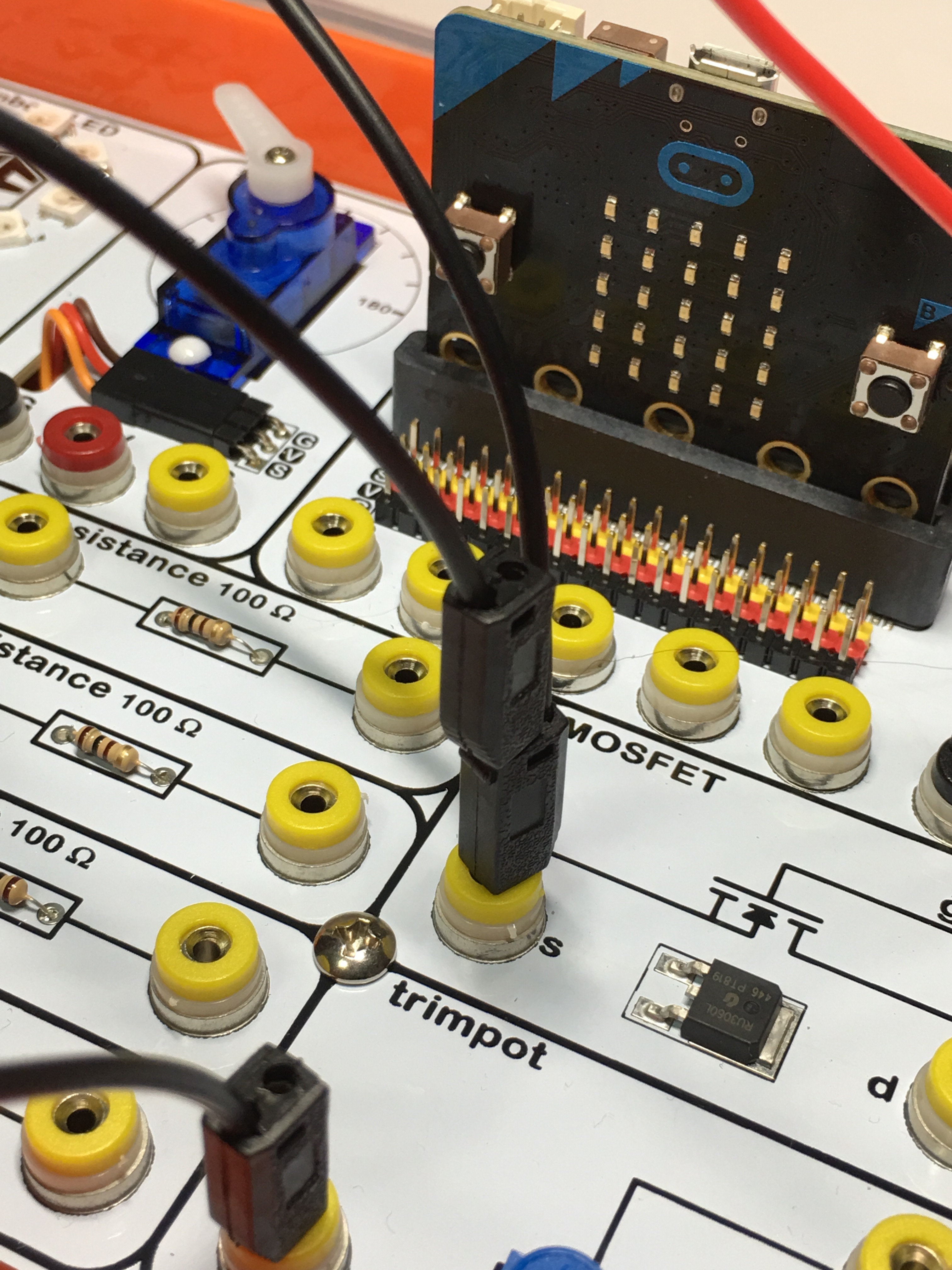

사진과 같이 바나나 라인 두개를 한 군데에 연결해야 할때는 사진과 같이 연결하면 됩니다. 바나나 라인이 두개를 연결하기 쉽게 제작이 되어 있어서 편리하고 좋은것 같습니다. ^^





















바나나 라인 빨간색 두개를 이용해서 전원 V 와 Fan M을 Fan M+ 과 Trimpot 를 연결해줍니다.

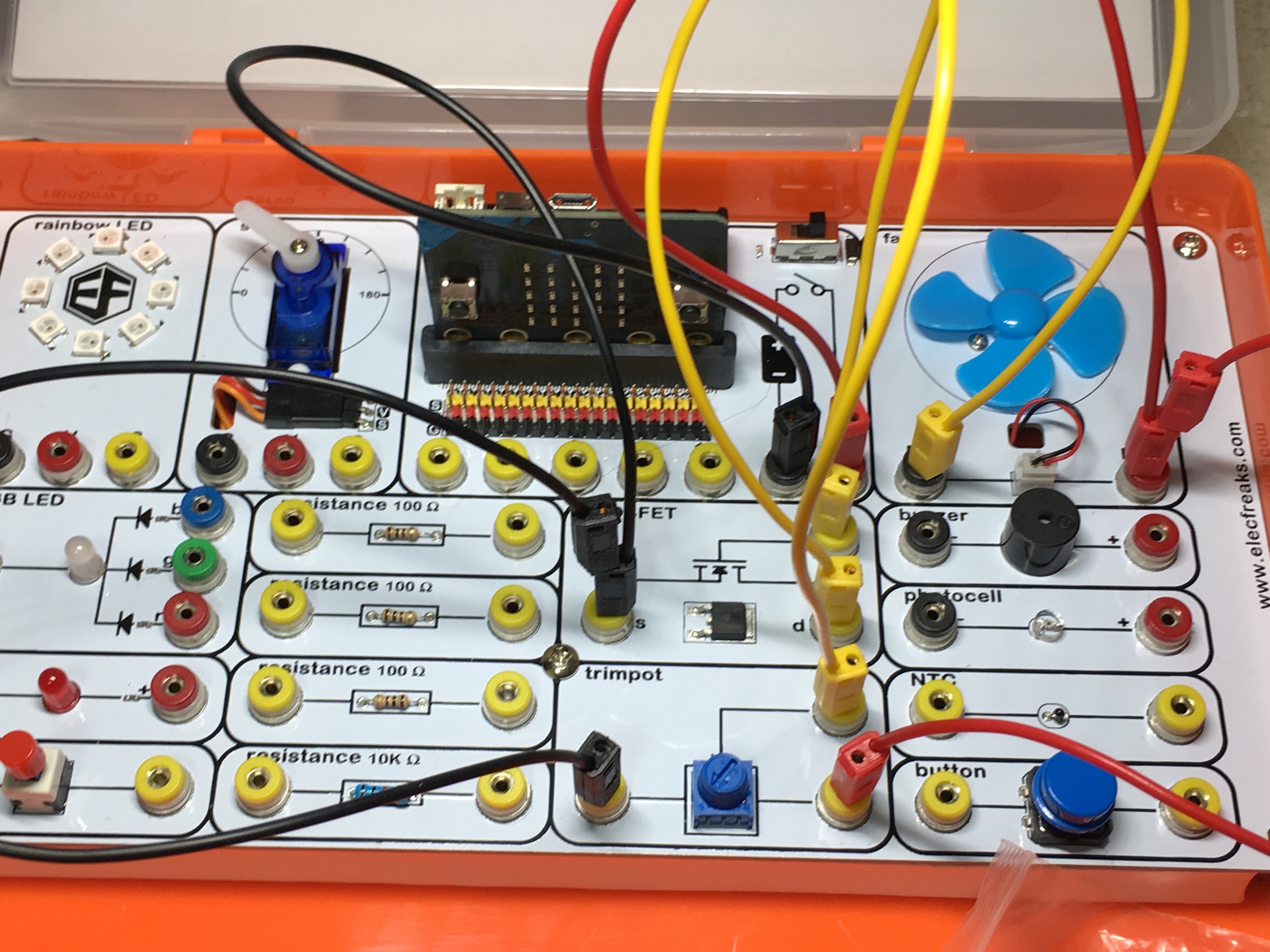

마지막으로 바나나 라인 노란색 2개를 이용해서 MOSFET Transistor 와 Trimpot , fan M- 과 MOSFET Transistor D를 연결해 줍니다.



작동하는 모습을 동영상으로 촬영했습니다. 7살 딸이 도움을 주었습니다. ^^



이렇게 블록 코딩이 없이도 마이크로:비트 실험상자만으로도 동작이 가능합니다.

이것 말고도 더 많은 것을 할 수 있지 않을까 생각이 듭니다.

다음편에는 블록코딩과 함께 Fan을 돌려보겠습니다.  ^^
